氣動保溫球閥采用一體化結構執行器：執行器形式、控制方式、控制信號(4-20MA)、作用方式(氣-開式，氣-關式)該產品具有好的保溫保冷特性,且閥門的通徑和管徑一樣,介質呈直線流動，阻力小，適合容易凝固、高粘度的液體介質。同時又能有效降低管路中介質的熱量損失。整體式夾套設計，更能均勻地保溫、保冷。夾套、閥體外側與夾套接管焊接，允許蒸汽或冷水的壓力為1MPa。主要用于石油、化工、制藥、食品等各類系統中，以輸送常溫下會凝固的高粘度介質。

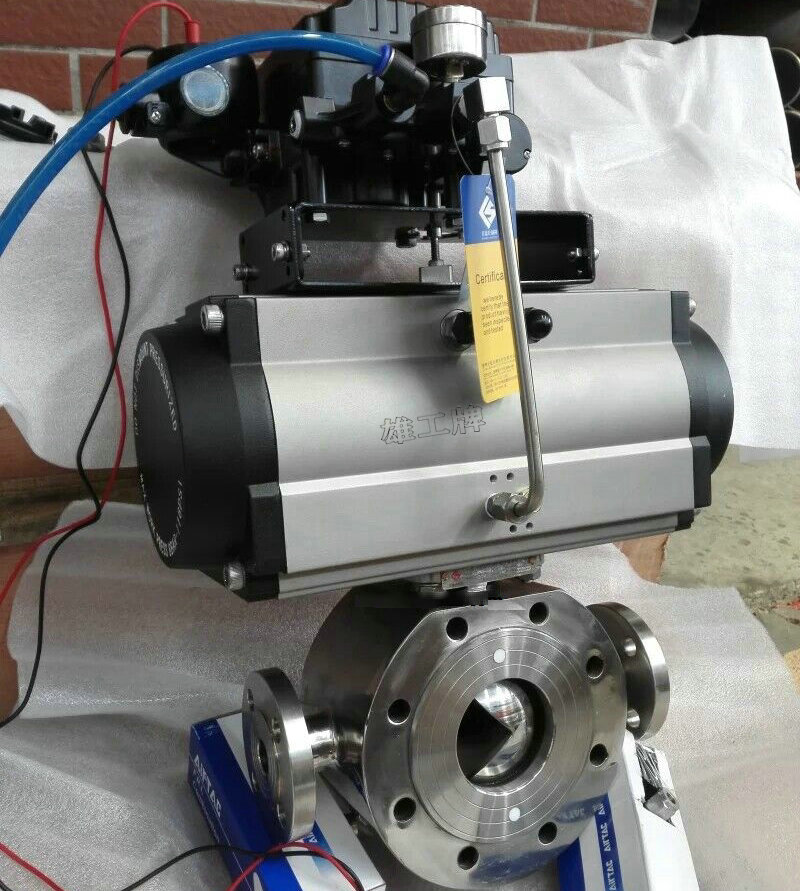

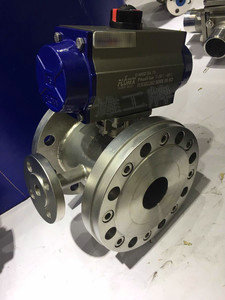

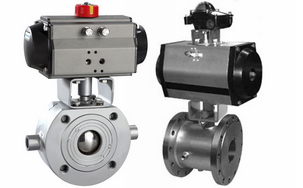

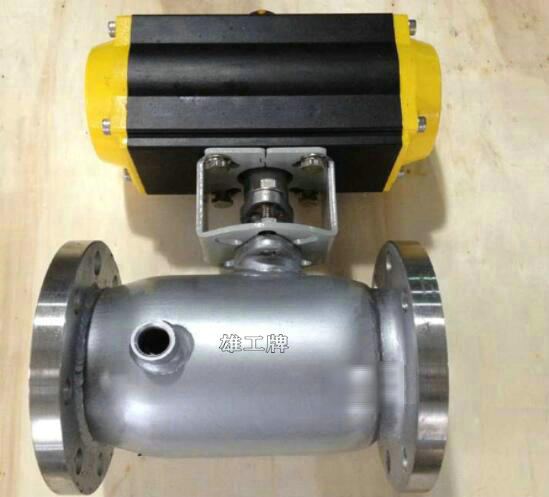

氣動保溫球閥實物圖片
氣動保溫球閥相關資料:

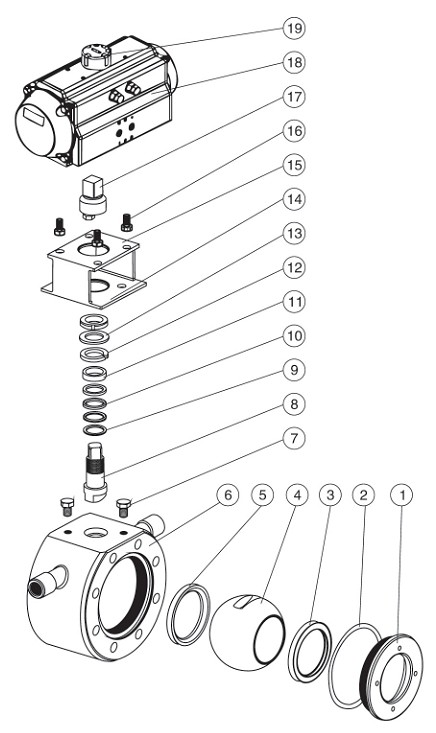

主要零件材質表
|
序號 |
零件名稱 |
材質 |
|
P |
R |
|
1 |
閥蓋 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
2 |
墊片 |
PTEF、對位聚苯（PPL） |
|
3 |
閥座 |
PTEF、對位聚苯（PPL）、尼龍 |
|
4 |
球體 |
1Cr18Ni9Ti |
|
5 |
閥座 |
PTEF、對位聚苯（PPL）、尼龍 |
|
6 |
夾套閥體 |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
|
7 |
螺栓 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
8 |
閥桿 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
9 |
墊片 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
10 |
填料 |
PTFE、PPL |
|
11 |
襯套 |
PTFE復合軸承 |
|
12 |
彈墊 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
13 |
墊片 |
1Cr18Ni9Ti |
|
14 |
螺母 |
1Cr18Ni9Ti |
|
15 |
連接支架 |
1Cr18Ni9Ti |
|
16 |
螺栓 |
1Cr18Ni9Ti |
|
17 |
連接套 |
1Cr18Ni9Ti |
|
18 |
氣動裝置 |
AT系列 |
|
19 |
位置指示器 |
塑料 |
注： 系列球閥主要零部件及密封圈的材質可根據實際工況條件或用戶要求設計選用。
|

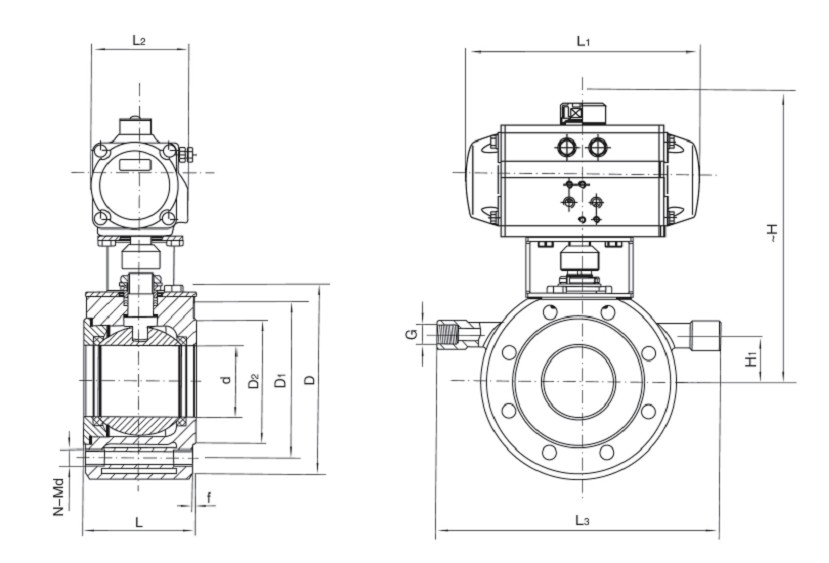

規格 |
外形尺寸 |
連接法蘭尺寸 |
執行器型號 |
|
d |
L |
L1 |
L2 |
L3 |
～H |
H1 |
D |
D1 |
D2 |
G |
f |
N-Md |
|
DN15 |
15 |
35 |
141/159 |
71/83 |
150 |
177/208 |
15 |
95 |
65 |
46 |
1/2" |
2 |
4-M12 |
AT050D/AT063S |
|
DN20 |
20 |
42 |
141/159 |
71/83 |
160 |
182/213 |
20 |
105 |
75 |
56 |
1/2" |
2 |
4-M12 |
AT050D/AT063S |
|
DN25 |
25 |
48 |
141/211 |
71/95 |
190 |
187/230 |
20 |
115 |
85 |
65 |
1/2" |
2 |
4-M12 |
AT050D/AT075S |
|
DN32 |
29 |
55 |
159/211 |
83/95 |
210 |
223/243 |
25 |
140 |
100 |
76 |
1/2" |
3 |
4-M16 |
AT063D/AT075S |
|
DN40 |
38 |
65 |
211/248 |
95/107 |
230 |
231/261 |
30 |
150 |
110 |
84 |
1/2" |
3 |
4-M16 |
AT075D/AT088S |
|
DN50 |
46 |
75 |
248/269 |
107/123 |
250 |
258/293 |
30 |
165 |
125 |
99 |
1/2" |
3 |
4-M16 |
AT088D/AT100S |
|
DN65 |
62 |
95 |
248/315 |
107/141 |
270 |
273/298 |
45 |
185 |
145 |
118 |
1/2" |
3 |
4-M16 |
AT088D/AT115S |
|
DN80 |
76 |
118 |
269/345 |
123/152 |
300 |
303/325 |
50 |
200 |
160 |
132 |
1/2" |
3 |
8-M16 |
AT100D/AT125S |
|
DN100 |
92 |
140 |
245/409 |
152/172 |
340 |
333/390 |
70 |
220 |
180 |
156 |
1" |
3 |
8-M16 |
AT125D/AT145S |
|
DN125 |
110 |
200 |
409/438 |
172/187 |
360 |
380/468 |
80 |
250 |
210 |
184 |
1" |
3 |
8-M16 |
AT145D/AT160S |
|
DN150 |
145 |
225 |
438/550 |
187/215 |
420 |
432/520 |
95 |
285 |
240 |
211 |
1" |
3 |
8-M20 |
AT160D/AT190S |
注：連接法蘭尺寸可根據ANSI、JIS標準或用戶要求。
注：L1數據XXX/XXX分別是氣動執行器雙作用式/單作用式（彈簧復位）。
注：根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
