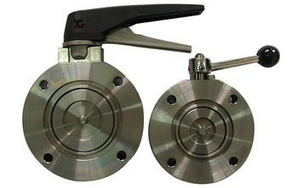

真空蝶閥相關資料:
GI型高真空蝶閥用于接通或切斷真空管路中的氣流。高真空蝶閥適用介質為純凈空氣和非腐蝕性氣體。
高真空蝶閥主要零件材料
閥體、閥蓋、閥桿：碳鋼或不銹鋼
密封圈：NBR、氟橡膠。
高真空蝶閥主要技術性能
適用范圍： 105 ~1.3×10-4 Pa
閥門漏率： ≤1.3×10-4 Pa.L/S
適用溫度： -25~+80℃(NBR)；-30~+150℃(氟橡膠)
安裝方向： 任意
壽命：≥20000次。
高真空蝶閥原理：
閥桿插入體內，閥板固定在閥桿上，轉動900達到開關目的。
高真空蝶閥特點:
● GI系列是經過一系列改進過的蝶閥：
● 閥門能承受正壓力；
● 閥桿上下不竄動；
● 開、關有限位結構，閥板有鎖定裝置;
| 手動高真空蝶閥技術參數：
|
|
適用范圍(Pa) |
105~1.3×10-5 | |
閥門漏率(Pa.L/S) |
≦1.3×10-6 | |
介質溫度（℃） |
-25~80(NBR)
-30~150(PTFE) | |
安裝位置 |
任意 | |
法蘭標準 |
JB919；GB6070 |
|
|
| 手動高真空蝶閥主要材料表：
|
|
NO. |
PART NAME |
MATERIAL | |
1 |
本體BODY |
A351 Gr.CF8 | |
2 |
閥瓣/DISC |
A351 Gr.CF8 | |
3 |
閥桿/STEM |
A351 Gr.CF8 | |
4 |
閥座/TEFLON SEAT |
PTFE |
|

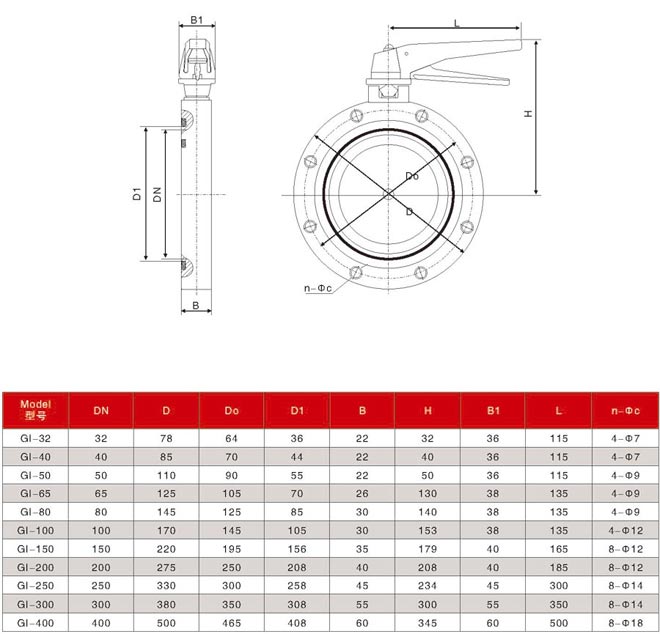

GI真空蝶閥外形及連接尺寸
